熱繼電器的原理和技術參數?

熱繼電器是由流入熱元件的電流產生熱量,使有不同膨脹系數的雙金屬片發生形變,當形變達到一定距離時,就推動連桿動作,使控制電路斷開,從而使接觸器失電,主電路斷開,實現電動機的過載保護. 熱繼電器的主要技術參數 額定電壓:熱繼電器能夠正常工作的最高的電壓值,一般為交流220V,380V,600V. 額定電流:熱繼電器的額定電流主要是指通過熱繼電器的電流 額定頻率:一般而言,其額定頻率按照45~62HZ設計. 整定電流范圍:整定電流的范圍有本身的特性來決定.它描述的是在一定的電流條件下熱繼電器的動作時間和電流的平方成正比,參考www.315mro.com

熱繼電器工作原理！

熱繼電器有各種各樣的結構形式，最常用的是雙金屬片式結構，圖!”為熱繼電器的結

構原理圖。雙金屬片!是用兩種不同線膨脹系數的金屬片，通過機械輾壓在一起制成的，一端

固定，另一端為自由端。當雙金屬片的溫度升高時，由于兩種金屬的線膨脹系數不同，所以它

將彎曲。熱元件串接在電動機定子繞組中，電動機繞組電流即為流過熱元件的電流。當電

動機正常運行時，熱元件產生的熱量雖能使雙金屬片!彎曲，但不足以使繼電器動作；當電動

機過載時，熱元件產生的熱量增大，使雙金屬片彎曲位移量增大，經過一段時間后，雙金屬片彎

曲推動導板，并通過補償雙金屬片與推桿’將觸點(和)分開，觸點(和)為熱繼電器串

于接觸器線圈回路的動斷觸點，斷開后使接觸器失電，接觸器的動合觸點斷開電動機等負載回

路，保護了電動機等負載。

補償雙金屬片可以在規定范圍內（

+,-“+,）補償環境溫度對熱繼電器的

影響。如果周?chē)h(huán)境溫度升高，雙金屬片向

左彎曲程度加大，然而補償雙金屬片也向

左彎曲，使導板與補償雙金屬片之間距離

保持不變，故繼電器特性不受環境溫度升高

的影響，反之亦然。有時可采用欠補償，使

補償雙金屬片向左彎曲的距離小于雙金

屬片!因環境溫度升高向左彎曲的變動值，

以便在環境溫度較高時，熱繼電器動作較

快，更好地保護電動機。

調節旋鈕”是一個偏心輪，它與支撐

件’!構成一個杠桿，轉動偏心輪，即可改變圖!”熱繼電器的結構原理

補償雙金屬片與導板的接觸距離，從而

達到調節整定動作電流值的目的。此外，靠調節復位螺釘.來改變動合靜觸點的位置使熱

繼電器能工作在手動復位和自動復位兩種工作狀態。調試手動復位時，在故障排除后需按下

按鈕’+才能使動觸點(恢復與靜觸點)相接觸的位置

熱繼電器的基本性能有那些？

熱繼電器的基本性能有:

　　①安秒特性 即電流-時間特性,它表示熱繼電器的動作時間與通過電流之間的關系,通常為反時限特性。為了可靠地實現電動機的過載保護,熱繼電器的安秒特性應低于電動機的允許過載特性。

　　②溫度補償 為了減少因環境溫度變化引起的動作誤差,熱繼電器應采取溫度補償措施。

　　③熱穩定性 即耐受過載電流的能力。對熱元件的熱穩定性要求是:在最大整定電流時,對額定電流為100A及以下的通以10倍最大整定電流、對整定電流在100A以上的通以8倍最大整定電流后,熱繼電器應能可靠地動作5次。

　　④控制觸點的壽命 熱繼電器的常開、常閉觸點在規定的工作電流下,應能操作交流接觸器的線圈線路1000次以上。

　　⑤復位時間 熱繼電器的自動復位時間應不大于5min,手動復位時間應不大于2min。

　　⑥電流調節范圍 一般為66%~100%,最大為50%~100%www.315mro.com 熱繼電器是利用電流通過發熱元件時產生的熱量,使雙金屬片受熱彎曲而推動機構動作的一種電器。它主要用于電動機的過載、斷相及電流不平衡的保護,以及其他電氣設備發熱狀態的控制。

熱繼電器是怎么工作的?

正常情況下,負載電流不超過熱元件的額定電流,故產生的熱量不足以使雙金屬片發生很大的彎曲變形,電路處于接通狀態.當負載電流超過其整定電流1.2倍,雙金屬片受熱膨脹而彎曲變形,從而推動動作機構斷開熱繼電器的常閉觸頭,卻斷控制電路,使負載脫離電源,起到過載保護作用.

熱繼電器的工作原理

利用雙金屬片的膨脹系數不一樣的原理來控制機械脫扣的一種裝置 正常情況下是閉合的 受熱彈片彎曲動作

熱繼電器原理

熱繼電器的核心元件是熱變型雙金屬片!它是由兩種受溫脹縮系數不同的金屬片壓結而成的!受溫后因脹度不同而產生變形彎曲!這就有了機械動作!可帶動電控觸點的動作!這雙金屬片緊貼電流主導體或自身就是主導體!若電路電流過大(過載)導體就會發熱!雙金屬片就會跳起!這就是熱繼電器的工作原理!

熱繼電器的原理是什么！

熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。

電動機在實際運行中，如拖動生產機械進行工作過程中，若機械出現不正常的情況或電路異常使電動機遇到過載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若過載電流不大且過載的時間較短，電動機繞組不超過允許溫升，這種過載是允許的。但若過載時間長，過載電流大，電動機繞組的溫升就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至?xí)闺妱?dòng)機繞組燒毀。所以，這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理，在出現電動機不能承受的過載時切斷電動機電路，為電動機提供過載保護的保護電器。

使用熱繼電器對電動機進行過載保護時，將熱元件與電動機的定子繞組串聯，將熱繼電器的常閉觸頭串聯在交流接觸器的電磁線圈的控制電路中，并調節整定電流調節旋鈕，使人字形撥桿與推桿相距一適當距離。當電動機正常工作時，通過熱元件的電流即為電動機的額定電流，熱元件發熱，雙金屬片受熱后彎曲，使推桿剛好與人字形撥桿接觸，而又不能推動人字形撥桿。常閉觸頭處于閉合狀態，交流接觸器保持吸合，電動機正常運行。

若電動機出現過載情況，繞組中電流增大，通過熱繼電器元件中的電流增大使雙金屬片溫度升得更高，彎曲程度加大，推動人字形撥桿，人字形撥桿推動常閉觸頭，使觸頭斷開而斷開交流接觸器線圈電路，使接觸器釋放、切斷電動機的電源，電動機停車而得到保護。

可見，熱繼電器通常是直接斷開接觸器的控制回路來斷開主回路的。

熱繼電器演示： http://www.lzjtu.edu.cn/jwc/jpkc/esj/sck/rjdqgzyl.swf

熱繼電器的工作原理,動作后如何復歸?

熱繼電器的工作原理是,利用電阻絲纏繞在雙金屬片上,將電阻絲串聯在電路中,通過電流時雙金屬片會受熱彎曲,彎到一定程度就能將一對輔助接點斷開,通過控制回路將主電路斷開. 動作過后,只要按一下熱繼電器的復位按鈕,輔助接點就能重新閉合.但需要過十幾分鐘才能復歸,因?yàn)殡p金屬片要冷卻下來才能變直.

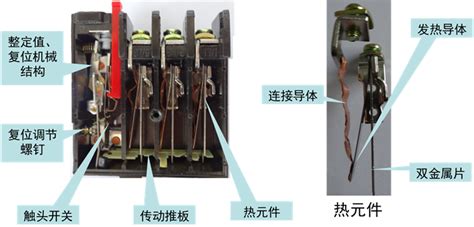

熱繼電器的結構與作用?

當電流超過設定值時,熱繼電器內的雙金屬片受熱膨脹彎曲從而使觸點動作,起到防止過載的作用.

簡述熱繼電器的主要結構和動作原理

熱繼電器由電熱線纏繞在熱變形金屬片上,熱變形金屬片受熱變形推動杠桿驅動開關動作,電流整定調節桿調節杠桿與開關的距離以適合熱變形金屬片不同受熱變形強度驅動開關動作.
