電工用線槽有幾種什么規格

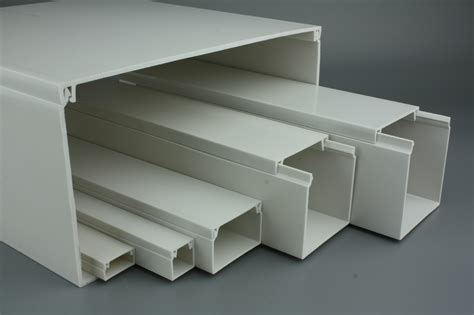

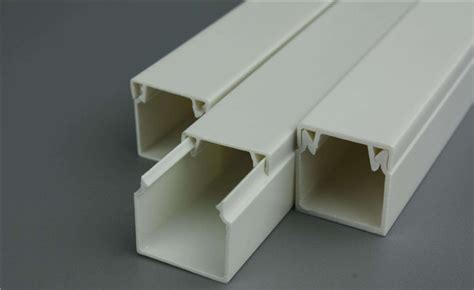

常用的PVC線槽,鍍鋅金屬槽式橋架,玻璃鋼槽式橋架等幾種.PVC線槽規格有:15*10, 20*14, 30*15, 39*19, 50*25, 60*40, 80*50, 100*40, 100*60, 100*80, 120*50, 120*80, ……槽式橋架規格一般有100*60, 100*80, 100*100, 120*80, 150*100, 200*160,…..

封閉式金屬線槽、槽式金屬線槽、托盤式金屬線槽這三種線槽都有什么區別

根據電纜大小設置的線槽,個人認為,他們的放置電纜的規格從小到大.

線槽、線管、橋架是什么?怎么區分啊?如果樓層高度6米,他們各自離地面的高度是多少呢?

1、線槽是全封型槽盒.一般用于用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等.它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護較好的效果.(弱電常用) 線槽圖片如下: 2、橋架是開放式梯架.跟普通梯子的樣子差不多,由于其散熱、透氣性好,通常用于直徑較大電纜的敷設,特別適用于高、低壓動力電纜的敷設.(強電常用) 橋架圖片如下: 3、線管就是用來穿電線用的鋼管.一般在分支線路中使用. 線管圖片如下: 4、6米高樓層,線槽橋架安裝中離地面一般是5米到4.5米.線槽、橋架可以水平并排敷設或分上下層敷設.線管一般用來從線槽橋架中引線向下.

這種線槽專業品名叫什么?都有哪些規格?

U型線槽

下圖中的“線槽”具體叫什么名字?

金屬或者其他材料的 u型線槽 堅定完畢!

線槽規格有哪些?

線槽分別有:鍍鋅線槽、鋁合金線槽、不銹鋼線槽 等等… 鍍鋅線槽部分常用規格參考: 80mm*60mm 100mm*50mm 150mm*100mm 200mm*100mm

家裝常用線槽規格

線槽規格介紹

一般來說，金屬線槽的規格主要有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多種。但是可以根據自身的需要等等，定制線槽尺寸等等。而碎料線槽的規格主要有20mm×12mm、25mm×12.5mm、25mm×25mm、30mm×15mm、40mm×20mm等。

線槽安裝要求

1、線槽安裝位置應該符合施工規定，左右偏差應根據實際情況而定，但是不最大不能超過50mm。還有就是線槽 水平每米的偏差不得超過2㎜。

2、垂直的線槽和地面保持垂直，沒有任何傾斜的現象，垂直度偏差不能超過3mm，線材轉彎半徑不應該小于槽內的絢爛最彎曲半徑。

3、直線段橋架超過30m的建筑時應有升縮縫，應采用伸縮板連接，線槽節與節間用接頭連接板拼接，螺釘應擰緊。兩線槽拼接處水平度偏差不應超過2mm。

線槽尺寸有幾種

線槽尺寸都是可以定制的,理論上說,隨便那種尺寸都能做. 橋架的參數主要有三個,寬、高、厚.單位是毫米 寬的尺寸大概有50、100、150、200、300、400、600、800、1000、1200、1500, 高的尺寸大概有50、75、100、150、200、300 厚的尺寸大概有1.0、1.2、1.5、2.0、2.5 以上都是常用尺寸.

線槽的簡介

名詞解釋 線槽又名走線槽、配線槽、行線槽(因地方而異),用來將電源線、數據線等線材規范的整理,固定在墻上或者天花板上的電工用具.

家用電線線槽有多少種規格?

PVC阻燃際管可在常溫下進行彎曲,便于用戶使用,按外徑分有D16,D20,D25,D32,D40,DD45,D63,D25,和D110等規格.
