我想知道石墨烯是用來干什么用的?在線等
我知道喲,石墨烯是最薄,強度最大,導電導熱性能最強的一種新型納米材料,被稱為新材料之王,目前烯時代是國內首家熱銷石墨烯材料的企業,你可以查一下,他們公司研發的石墨烯護腰產品效果很好.
石墨烯是什么用途
在納電子器件方面的應用
2005年，Geim研究組[3 J與Kim研究組H 發現，室溫下石墨烯具有l(wèi)0倍于商用硅片的高載流子遷移率(約10 am /V·s)，并且受溫度和摻雜效應的影響很小，表現出室溫亞微米尺度的彈道傳輸特性(300 K下可達0．3 m)，這是石墨烯作為納電子器件最突出的優勢，使電子工程領域極具吸引力的室溫彈道場效應管成為可能。較大的費米速度和低接觸電阻則有助于進一步減小器件開關時間，超高頻率的操作響應特性是石墨烯基電子器件的另一顯著優勢。此外，石墨烯減小到納米尺度甚至單個苯環同樣保持很好的穩定性和電學性能，使探索單電子器件成為可能。
代替硅生產超級計算機
科學家發現，石墨烯還是目前已知導電性能最出色的材料。石墨烯的這種特性尤其適合于高頻電路。高頻電路是現代電子工業的領頭羊，一些電子設備，例如手機，由于工程師們正在設法將越來越多的信息填充在信號中，它們被要求使用越來越高的頻率，然而手機的工作頻率越高，熱量也越高，于是，高頻的提升便受到很大的限制。由于石墨烯的出現，高頻提升的發展前景似乎變得無限廣闊了。 這使它在微電子領域也具有巨大的應用潛力。研究人員甚至將石墨烯看作是硅的替代品，能用來生產未來的超級計算機。
光子傳感器
石墨烯還可以以光子傳感器的面貌出現在更大的市場上，這種傳感器是用于檢測光纖中攜帶的信息的，現在，這個角色還在由硅擔當，但硅的時代似乎就要結束。去年10月，IBM的一個研究小組首次披露了他們研制的石墨烯光電探測器，接下來人們要期待的就是基于石墨烯的太陽能電池和液晶顯示屏了。因?yàn)槭┦峭该鞯模盟圃斓碾姲灞绕渌牧暇哂懈鼉?yōu)良的透光性。 [2]
基因電子測序
由于導電的石墨烯的厚度小于DNA鏈中相鄰堿基之間的距離以及DNA四種堿基之間存在電子指紋，因此，石墨烯有望實現直接的，快速的，低成本的基因電子測序技術。[4][5]
減少噪音
美國IBM 宣布，通過重疊2層相當于石墨單原子層的“石墨烯(Graphene)”，試制成功了新型晶體管，同時發現可大幅降低納米元件特有的1/f。石墨烯，試制成功了相同的晶體管，不過與預計的相反，發現能夠大幅控制噪音。通過在二層石墨烯之間生成的強電子結合，從而控制噪音。噪聲。
其它應用
石墨烯還可以應用于晶體管、觸摸屏、基因測序等領域，同時有望幫助物理學家在量子物理學研究領域取得新突破。中國科研人員發現細菌的細胞在石墨烯上無法生長,而人類細胞卻不會受損。利用這一點石墨烯可以用來做繃帶,食品包裝甚至抗菌T恤；用石墨烯做的光電化學電池可以取代基于金屬的有機發光二極管,因石墨烯還可以取代燈具的傳統金屬石墨電極,使之更易于回收。這種物質不僅可以用來開發制造出紙片般薄的超輕型飛機材料、制造出超堅韌的防彈衣，甚至能讓科學家夢寐以求的2.3萬英里長太空電梯成為現實。
石墨烯是什么？用途呢？
石墨烯（Graphene）是一種由碳原子以sp2雜化軌道組成六角型呈蜂巢晶格的平面薄膜，只有一個碳原子厚度的二維材料。石墨烯是世上最薄卻也是最堅硬的納米材料，它幾乎是完全透明的，只吸收2.3%的光，導熱系數高達5300 W/m·K，高于碳納米管和金剛石，常溫下其電子遷移率超過15000 cm2/V·s，又比納米碳管或硅晶體（monocrystalline silicon）高，而電阻率只約10-6 Ω·cm，比銅或銀更低。石墨烯適合用來制造透明觸控屏幕、光板、甚至是太陽能電池。
石墨烯的十大用途 ：
1、制造下一代超級計算機。石墨烯是目前已知導電性能最好的材料，這種特性尤其適合于高頻電路，石墨烯將是硅的替代品，可用來生產未來的超級計算機，使電腦運行速度更快、能耗降低。
2、制造“太空電梯”的纜線。科學家幻想將來太空衛星要用纜線與地面聯接起來，那時衛星就成了有線的風箏，科學家現在終于找到了可以制造這種太空纜線的特殊材料，這就是石墨烯。
3、可作為液晶顯示材料。石墨烯是一種“透明”的導體，可以用來替代現在的液晶顯示材料，用于生產下一代電腦、電視、手機的顯示屏。
4、制造新一代太陽能電池。石墨烯透明導電膜對于包括中遠紅外線在內的所有紅外線的高透明性，是轉換效率非常高的新一代太陽能電池最理想材料。
5、制造光子傳感器。去年10月，IBM的一個研究小組首次展示了他們研制的石墨烯光電探測器。
6、制造醫用消毒品和食品包裝。中國科研人員發現細菌的細胞在石墨烯上無法生長，而人類細胞卻不會受損。利用石墨烯的這一特性可以制作繃帶，食品包裝，也可生產抗菌服裝、床上用品等。
7、創制“新型超強材料”。石墨烯與塑料復合，可以憑借韌性，兼具超薄、超柔和超輕特性，是下一代新型塑料。
8、石墨烯適合制作透明觸摸屏、透光板。
9、制造晶體管集成電路。石墨烯可取代硅成為下一代超高頻率晶體管的基礎材料，而廣泛應用于高性能集成電路和新型納米電子器件中。
10、制造出紙片般薄的超輕型飛機材料、制造出超堅韌的防彈衣，具有軍事用途。
石墨烯作用是什么,有什么用途?親!
石墨烯實質上是一種透明、良好的導體,也適合用來制造透明觸控屏幕、光板、甚至是太陽能電池.
石墨烯在橡膠制品中有什么作用
石墨烯摻入橡膠制品中,不同的產品,摻入的石墨烯片層層數、片層面積不同.縱觀國內、國外科研院校、橡膠制品生產廠數年前已完成試驗,即將進入批量生產投放市場,請問你們能生產出低價位的單層石墨烯嗎?沒有單層石墨烯原料用什么摻.發個新聞、搞點經費達到目的換個地方繼續演戲.石墨烯摻入橡膠制品中:第一步要用單層石墨烯有機溶劑,第二步把單層石墨烯有機溶劑和橡膠互溶,第三步注入可回收有機溶劑的模具中.再不明白上網找我,我現在在和國外的幾十個發達國家談石墨烯在金屬(鈦烯合金)、非金屬、隱身材料、油烯、水烯、生物烯、動物烯等十大領域涉及航空、航海、軍工、民用、合作.
石墨烯有什么用嗎？被應用哪些領域了？
石墨烯有太多優越性,應用面很廣,太陽能電池、傳感器方面、納米電子學、高性能納電子器件、復合材料、場發射材料、氣體傳感器及能量存儲等領域具有廣泛的應用。
其最大的應用就在半導體領域.不過目前最多的還是在理論方面,有待于深入研究.
石墨烯在電路設計有助于解決熱管理問題,這些問題存在于先進的高速高集成密度芯片中.石墨烯電路可實現的調制是必需的,否則無法實現相移鍵控（phase shift keying）和頻移鍵控（frequency shift keying）,這兩種技術廣泛適用于無線應用領域,如藍牙、射頻識別技術和無線個域網（ZigBee）,”莫漢拉姆向《納米工廠》（Nanowerk）雜志解釋說,“對于這樣的應用,常規設計所采用的復雜設計技術是基于多重單極晶體管,與此相比,我們研制的放大器有很多優越性,結構簡單、寄生性低、高帶寬和較低的功耗.已經取得的進步是在石墨烯基質薄膜方面,這種薄膜可用于制備透明和可印刷的電子產品,這樣簡單的電路具有高性能和現場配置功能,這些都必然帶來大規模集成和產業化”.
大神們都說說石墨烯材料是用來干什么用的呢?有啥作用呀?
全球領先的石墨烯發熱技術,加熱時產生最接近人體的遠紅外生命光波,有效改善血液循環,在國內是很有發展?jié)摿Φ膯?比如現在很火的烯時代.因?yàn)槭┰诿绹?guó)的熱度很高呢.
石墨烯的作用是什么
導電 大哥
石墨烯有什么用途
石墨烯的應用范圍廣闊.根據石墨烯超薄,強度超大的特性,石墨烯可被廣泛應用于各領域,比如超輕防彈衣,超薄超輕型飛機材料等.根據其優異的導電性,使它在微電子領域也具有巨大的應用潛力.石墨烯有可能會成為硅的替代品,制造超微型晶體管
石墨烯是什么。有什么性質？

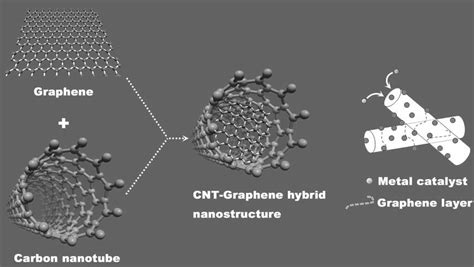

石墨烯是碳原子緊密堆積成單層二維蜂窩狀晶格結構的一種碳質新材料，厚度僅為頭發的20萬分之一，是構建其它維數碳質材料（如零維富勒烯、一維納米碳管、三維石墨）的基本單元，具有極好的結晶性及電學質量。 石墨烯是零帶隙半導體，具備獨特的載流子特性和優異的電學質量。石墨烯獨特的電子結構為粒子物理中難以觀察到的相對論量子電動力學效應的驗證提供了便捷的手段。另外，彎曲石墨烯的量子電動力學現象研究可能有助于解決某些宇宙學問題。 在納電子器件方面，石墨烯的可能應用包括：電子工程領域極具吸引力的室溫彈道場效應管；進一步減小器件開關時間，THz超高頻率的操作響應特性；探索單電子器件；在同一片石墨烯上集成整個電路。其它潛在應用包括：復合材料；作為電池電極材料以提高電池效率、儲氫材料領域、場發射材料、量子計算機以及超靈敏傳感器等領域
