行程開關電路圖中的表示符號是什么?

和普通開關一樣啊,應該是按鈕式的. 因?yàn)樾谐涕_關在設備沒有碰到它時會自動復位.

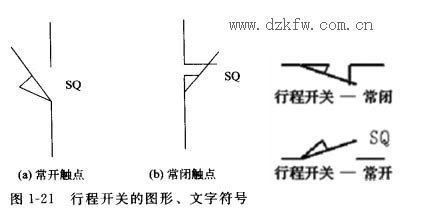

行程開關梯形圖符號

在電氣原理圖中用圖中符號表示,不需要實際原理圖.

行程開關文字符號到底是SQ還是ST

大家習慣用SQ

電路圖符號求解

直流三線式的PNP型接近開關,黑色控制極、棕色正極、藍色負極,SQ2\SQ3表示一閉一開

SQ5是什么符號

極限開關(行程開關).

開關用什么字母表示

OC是過流報警 CR-限幅率(Clipping Ratio) sA 轉換開關 SQ行程開關 QF斷 電器元件符號 全注解: 電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR

接近了開關在液壓原理圖上怎么畫?液壓符號.畫成行程開關可以么?

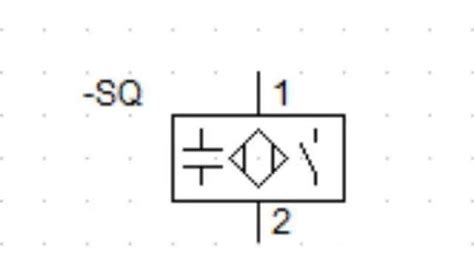

接近開關雖然使用在液壓系統中,但屬于電氣元件,是電氣符號. 畫法見圖,圖是轉來的
