運算放大電路的線性應用的實驗總結和誤差分析??

誤差原因:1、讀數誤差 2、儀表存在誤差; 3、集成電路內部噪聲及電阻電容參數熱噪聲 4、電阻電容等元器件的實際值與標稱值之間存在誤差; 5、電源電壓的波動 6、運算放大器不是理想的,但當做了理想模型,參數本身就存在誤差,如放大倍數 輸入阻抗 輸出阻抗、虛短、虛斷等

求運算放大器實驗總結

http://wenku.baidu.com/link?url=Xl59kgqgYCP6KcDyRhG_PJWN77vFimezlGSbhM3zudPZ5YEixtcQck8aDASVF2JJG4_9-RgQuh0XPERwX5qbrgUAPCYLvBs6OeWXiiT_8A3 很好的資料,如何馴服放大器

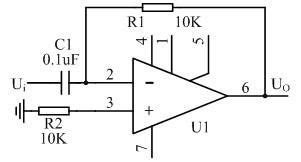

做運算放大器的實驗報告圖如下.它的的計算放大值是多少啊.Au

放大倍數11倍,但是運放首先要有電源.

集成運算放大器實現的運算電路設計實驗

1.(1)放大倍數為0.1的用反向比例放大器,放大倍數為0.1的用同向比例放大放大器,公式Af=-Rf/R1 Af=uo/ui=1+Rf/R1,其中R1為輸入電阻!

誰有“運算器組成的實驗”“雙端口存儲器原理實驗”這兩個實驗的實驗報告啊，小弟不勝感激啊~

==》運算器組成的實驗（不知道你的是不是運算放大器）

一、實驗?zāi)康?/p>

1、掌握集成運算放大器的線性應用

2、了解基本運算電路的特點和性能

二、實驗內容說明

集成運放是高增益的直流放大器。若在它的輸出端和輸入端之間加上反饋網絡，就可實現個中不同的運算功能。

1、反相比例運算放大器電路

輸出電壓與輸入電壓間的關系：

V0=-（RF/F1）*Vi

閉環放大倍數：AF=AV*F=V0/Vi=-RF/R1

RF=R1時，放大器僅起反相作用，又稱反相器。

運放正端有接入平衡電阻，其目的是為了保持反相比例運算放大器電路的結構對稱，因此運放的兩個輸入電路的電阻必須相等。

2、反相加法運算放大器電路

它有幾個輸入端，能夠?qū)讉€輸入信號電壓進行代數相加的運算。在理想情況下，VO與Vi的關系：

Vo=-（Vi1/R1+Vi2/R2）*Rf

3、同相比例運算放大器電路

在理想條件下，Vo與Vi的關系是：

Vo=（1+Rf/R1）*Vi

4、差動運算放大器電路

Vo=Rf/R1*（Vi2-Vi1）

三、實驗內容（電位器都是接在輸入電壓上的，起改變電壓作用- -）

1、反相比例運算放大器電路

（1）電路調零：所有輸入電阻接地，調節變阻器，使輸出電壓為零（零點調好后不可隨便變動）。

（2）按電路圖接線（電路圖你最好自己去查一下。。我懶得去畫了- -）

Vi1從+0.4到-0.4V每一整數測一下Vo，然后算Av

2、反相加法器

調節Vi1和Vi2電位器，讓2個輸入端信號分別為：

次序 Vi1 Vi2 Vo Vo計算值

1 +0.2 +0.3

2 +0.2 -0.1

3 -0.4 -0.1

注意！！Vi1和Vi2互相之間是受影響的，所以要反復測量它們倆的值，反復調節電位器，直到數值穩定到達表中的要求。

3和4的兩個電路操作可以參看1和2

四、實驗儀器：

示波器和函數發生器（如果不輸入正弦交流信號觀察其輸出波形的話就不用）交流毫伏表 數字萬用表 直流穩壓電源

如果這個實驗報告符合你的要求，你還有什么不明白或是資料找不到，可以發消息給我。

用運算放大器電路設計音頻信號源

可編程邏輯器件信號源和自激震蕩電路的設計都是很基本的. 數電和模電的教材上因該都有. 難點應該在于器件的選型和功率放大電路的設計吧,你可以到網上找個音頻功放參考一下. 要調節增益的話也是很簡單的, 比如用反饋電位器.

集成運放參數實驗報告

3190是很少使用的專用儀器.如果知道運放型號,可以參照數據手冊中的參數.
