300/100的橋架安裝方法,掉絲的距離是多少?過梁下翻灣咋做
1.5-3.0米,根據電纜
如何對托盤式電纜橋架進行安裝？
1）電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。
6）電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）電纜橋架應在具有腐蝕性液體管道上方。
（2）電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。
7）電纜橋架與管道之間最小距離見相關標準。
8）綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。
9）墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。
10）電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3.0m。垂直敷設時，其固定間距不宜大于2m。
11）材料統計
(1)橋架：分別統計出各種型號規格橋架的全長,除一該橋架的標準長度,得出橋架的數量外,再增加1%－2%的余量。
(2)立柱：如采用統一規格的立柱,可用橋架全長除以平均立柱間距,得出立柱數,再增加2%～4%余量。如立柱規格不一,則需分別統計。
(3)托臂：橋架全長除以托臂平均間距,再增加1%～2%余量,極為總需量。
(4)其它部件：按其主體數乘以一定比例(視總廠而定)求得其總數。
特殊部件如垂直彎接板,轉彎接板等則需分別統計。
電纜在橋架怎樣接線
第一點：這個設計的電纜YDF-YJV-4*120+1*70分支YDF-YJV-4*25+1*16應該為預分支電纜。也就是說，這根電纜應該是主干電纜直接做好分支頭的，到現場后直接安裝就行的，也就不存在橋架里加分線箱的問題了。這是訂貨時候應該考慮的問題。這里考慮預分支電纜與供電局有關，一般用在高層或小高層的供電系統中。由于接頭處多為故障點，而供電局為減少檢測故障點，及時恢復供電，一般要求采用預分支電纜，從而可避免故障時檢查各個分線箱的工作量。
第二點：如你所問，電纜在橋架里能不能接線？從規范上講，電纜或導線在橋架內不應有接頭，接頭應設置在接線箱內。但你這里主要是分支電纜，倒是可以做分支接頭，但要注意檢修方便、散熱好、可靠性要好。
第三點：做法主要有四種吧：（1）人工做T接（2）分線箱（3）預分支（4）穿刺做法。（2）（3）按你的說法不考慮了，只有（1）和（4）。不過人工做T接，很復雜，可靠性比較差，建議你考慮穿刺。有專業的穿刺夾。
電纜橋架如何正確安裝和安裝注意事項
1、電纜橋架托盤層次的排列，按自上而下的順序是：計算機電纜托盤，屏蔽電纜托盤，一般控制電纜托盤，低壓動力和照明電纜托盤，高壓電纜托盤。同一托盤中，如果必須放兩種不同用途的電纜，則應在托盤中間用隔板隔離并加蓋板。
2、為了便于維護和安裝，同一層托盤總寬度不宜超過2m,托盤的層間距離一般為300real。
3、電纜橋架托盤側面距墻面為50—lOOmm，水平相鄰托盤邊距為50mra。
4、電纜橋架垂直托盤底面距墻、柱為25—50mm；托盤頂部到天花板，橫梁和其它障礙物的底部的距離要大于150mm。托盤的底部距離電氣裝置的頂部如果小于450mm時，須在托盤底部設置不燃性隔板。
5、電纜托盤支架間跨距一般小于3m，實際工程多采用l
5m或2m。通常采用膨脹螺栓固定支架托臂和立柱。固定位置和強度通過計算決定。為了防止鉆孔時鉆到鋼筋，可預先用鋼筋探測儀檢查。要盡可能避開主筋。對于在電纜溝或電纜隧道內使用托架的場所，應盡量采用預埋件，不能使用膨脹螺栓。預埋件一般采用厚8—16mm，寬80—200ram的扁鋼，托臂則直接焊接在扁鋼上。
6電纜橋架安裝路徑選擇應盡量避開可能產生高溫的工藝設備或高溫管道；必要時需添加隔熱擋板。
7、一般采用交聯電纜和全塑電纜情況下。施工時在托盤的直線部分應用滾柱；而在轉彎處或適當位置用則滾輪輔助放線以減小電纜與托盤之間的摩擦，起到保護電纜外皮的作用。電纜從主托架引至用電設備時，宜選用窄托盤或鋼管以支托保護。
8、電纜橋架托盤內的電纜用夾具或尼龍綁帶固定。固定間距為l．5—3m，同一動力回路的大截面單芯電纜，最好擺成品字形固定。不能用鐵夾子綁扎單芯電纜，以免產生渦流引起高溫損壞絕緣。
9、電纜橋架在通過耐火隔墻或擋板孔洞部位時，應對該段電纜作防火處理。例如刷防涂料或用填充耐火材料的金屬殼體密封這段橋架。為防雨水浸蝕，進出建筑物墻壁，從里往外一般作1／100的防水坡度。
10、為保證電氣線路安全運行，電纜橋架系統應良好接地。具體有兩種做法；一種是將金屬橋架各段用多股鋼絞線連成一體再接地；另一種是沿橋架全長單獨設接零干線或接地干線，每段托盤至少有一點與它可靠連接。引至電氣設備的接零或接地支線。
電纜橋架縱向如何安裝
如果墻面平整可用膨脹螺栓直接打在墻上(省事),如果墻面不平整可用扁鋼做成幾字型托臂調整統一高度在橋架底部安裝,或用角鋼做成7字托臂在橋架兩側安裝.

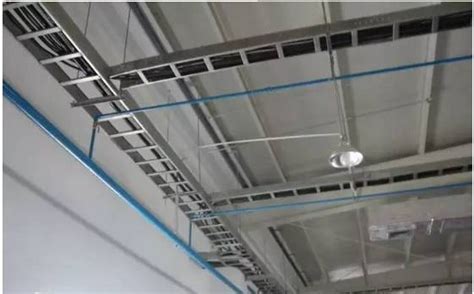

橋架怎么安裝圖片
1、首先第一步是工字鋼+托臂的形式:先要把立柱固定起來,方法有2種,一個是預埋埋件,一個是現場打膨脹螺栓. 2、然后就是進埋件了, 可以預埋到樓板板底、梁底、梁側等的位置了,如下圖所示. 3、接著要是如果埋件在墻上的時候,就進行走2排橋架,預埋是2排埋件的話,那么這樣就可以省略的立柱了. 4、最后就是吊架的步驟了:可以用吊架把橋架吊起來.吊架的固定方法也大致分為兩種埋件和膨脹螺栓這2 種.將撐底座位于連接桿的上端,液壓桿與支撐底座相連接,液壓桿與轉動座Ⅱ相連接,轉動座Ⅱ與轉動桿相連接,吊鉤與轉動桿相連接,緊定螺釘與滑動套相連接.橋架就安裝完成了.
怎么樣安裝電纜橋架才能橫平豎直
對于想要電纜橋架安裝橫平豎直祥泰電氣提示就需要按照以下的標準：
1、 電纜橋架安裝時應做至安裝牢固，橫平豎直，沿電纜橋架水平走向的支吊架左右偏差應不大于-lOmm，其高低偏差不大于5mm。
2. 電纜橋架與工藝管道共架安裝時，電纜橋架應布置在管架的一側，當有易燃氣體管道時，電纜橋架應設置在危險程度較低的供電一側。
3. 當設計無規定時，電纜橋架層間距離，電纜橋架最上層至溝頂或樓板及最下層至溝底或地面距離不宜小于表3的數值。
(1)電纜橋架應在具有腐蝕性液體管道上方。
(2)電纜橋架應在熱力管道下方。
(3)易燃易爆氣體比空氣重時，電纜橋架應在管道上方。
(4)易燃易爆氣體比空氣輕時．電纜橋架應在管道下方。
4. 電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定。或采取相應防護措施。
5. 電纜橋架與管道之間最小距離應滿足表4要求。
6. 電纜橋架在下列情況之一者應加蓋板或保護罩。
(1)電纜橋架在鐵篦子板或類似帶孔裝置下安裝時．最上層電纜橋架應加蓋板或保護罩．如果在上層電纜橋架寬度小于下層電纜橋架時．
(2)電纜橋架安裝在容易受到機械損傷的地方時應加保護罩。
7. 電纜橋架穿墻安裝時．應根據環境條件采用密封裝置。電纜橋架由室內穿墻至室外時．在墻的外側應采取防雨措施。
電纜橋架由室外較高處引到室內時．電纜橋架應先向下傾斜，然后水平引到室內。當電纜橋架采用托盤時，宜在室外水平段改用一段電纜梯架，防止雨水順電纜托盤流入室內。
8. 電纜橋架內電纜的固定應符合相關標準規范的規定。
電纜橋架的安裝方法，橋架價格是多少？
電纜橋架的安裝方法及需要注意的事項
1、 電纜橋架的總平面布置應作到距離最短，經濟合理，安全運行，并應滿足施工安裝，維修和敷設電纜的要求。
2、 電纜橋架應有足夠的剛度和強度，對電纜提供可靠的支撐。
3、 電纜敷設后，電纜橋架的撓度應不大于電纜橋架跨度的1/200。當電纜橋架的跨度≥6000mm時，其撓度應不大于電纜橋架的跨度的1/150。
4、電纜橋架應盡可能在建、構筑物（如墻、柱、梁、樓板等）上安裝，與土建專業密切配合。
5、 電纜橋架與工藝管架共架安裝時，電纜橋架應布置在管架的一側。
6、 電纜橋架與各種管道平行架設時，其凈距離應滿足下列要求：
6.1 電纜橋架與一般工藝管道（如壓縮空氣管道等）平行架設時不小于400mm。
6.2 電纜橋架與具有腐蝕性液體管道平行架設時不小于500mm。
6.3 電纜橋架不宜在輸送具有腐蝕性液體管道的下方或具有腐蝕性氣體管道上方平行安裝。當無法避免時，應不小于500mm。且其間應用防腐隔板隔開。
6.4 電纜橋架與熱力管道平行架設，熱力管道有保溫層時不小于500mm，無保溫層時不小于1000mm。
6.5 電纜橋架不宜在熱力管道的上方平行安裝，當無法避免需在熱力管道上方平行安裝時，應不小于1000mm，其間應采取有效的隔熱措施。
7、電纜橋架與各種管道交叉時，其凈距離應滿足下列要求：
7.1 電纜橋架與一般工藝管道交叉時，不小于300mm。
7.2 電纜橋架與具有腐蝕性液體管道下方或具有腐蝕性氣體管道上方交叉時，應不小于500mm，且在交叉處用防腐蝕蓋板將電纜橋架保護起來，其蓋板長度應不小于d+2000mm，（d為管道外徑）。
7.3 電纜橋架與熱力管道交叉，熱力管道有保溫層時，應不小于500mm，無保溫層時，應不小于1000mm，且在交叉處應用隔熱板（例如石棉板）將電纜橋架保護起來，隔熱板長度應不小于d+2000mm。（d為熱力管道保溫層的外徑）
8、 電纜橋架穿墻安裝時，應根據環境條件，采用密封裝置：
8.1 電纜橋架從正常環境穿墻進入防火、防爆的環境時，墻上應安裝相應的密封裝置。
8.2 電纜橋架從室內穿墻至室外時，在墻的外側應采取防雨措施。
8.3 電纜橋架從室內穿墻至室外較高處安裝時，電纜橋架應先向下傾斜延長適當距離，然后再向上架設，防止雨水順電纜橋架流入室內。
8.4 電纜橋架過伸縮沉降縫時，電纜橋應斷開，斷開距離以100mm左右為宜。
9、兩組電纜橋在同一橫梁上安裝時，兩組電纜橋之間的凈距離應不小于50mm。
10、 敷設10kV及以上電纜的電纜橋架多層安裝時，其層間距一般不小于300mm。
專業安裝電纜橋架
多錢一米電井橋架400*200的
橋架中的電纜如何安裝
電纜橋架安裝應符合下列規定：
1，直線段鋼制電纜橋架長度超過30米、鋁合金或玻璃鋼制電纜橋架長度超過15米設有伸縮節，電纜橋架跨越建筑物變形縫處設置補償裝置。
2，電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小彎曲半徑，電纜最小彎曲半徑。最小彎曲半徑不小于10D。
3，當設計無要求時，電纜橋架水平安裝的支架間距為1.5~3M垂直安裝的支架間距不大于2M，
4，橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側；當鋁合金橋架與鋼支架固定時，又相互間絕緣的防電化腐蝕措施；
5, 電纜橋架敷設在易燃易爆的氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距。
