液晶顯示器的原理是什么？
LCD顯示器在近年逐漸加快了替代CRT顯示器的步伐，你打算購買一臺LCD嗎？你了解LCD嗎？液晶顯示器和傳統的CRT顯示器，在其發光的技術原理上有什么不同？傳統的CRT顯示器主要是依靠顯象管內的電子槍發射的電子束射擊顯示屏內側的熒光粉來發光，在顯示器內部人造磁場的有意干擾下，電子束會發生一定角度的偏轉，掃描目標單元格的熒光粉而顯示不同的色彩。而TFT-LCD卻是采用“背光（backlight）”原理，使用燈管作為背光光源，通過輔助光學模組和液晶層對光線的控制莉來達到較為理想的顯示效果。 液晶是一種規則性排列的有機化合物，它是一種介于固體和液體之間的物質，目前一般采用的是分子排列最適合用于制造液晶顯示器的nematic細柱型液晶。液晶本身并不能構發光，它主要是通過因為電壓的更改產生電場而使液晶分子排列產生變化來顯示圖像。 液晶面板主要是由兩塊無鈉玻璃夾著一個由偏光板、液晶層和彩色慮光片構成的夾層所組成。偏光板、彩色濾光片決定了有多少光可以通過以及生成何種顏色的光線。液晶被灌在兩個制作精良的平面之間構成液晶層，這兩個平面上列有許多溝槽，單獨平面上的溝槽都是平行的，但是這兩個平行的平面上的溝槽卻是互相垂直的。簡單的說就是后面的平面上的溝槽是縱向排列的話，那么前面的平面就是橫向排列的。位于兩個平面間液晶分子的排列會形成一個Z軸向90度的逐漸扭曲狀態。背光光源即燈管發出的光線通過液晶顯示屏背面的背光板和反光膜，產生均勻的背光光線，這些光線通過后層會被液晶進行Z軸向的扭曲，從而能夠通過前層平面。如果給液晶層加電壓將會產生一個電場，液晶分子就會重新排列，光線無法扭轉從而不能通過前層平面，以此來阻斷光線。 液晶顯示器的缺點在于亮度、畫面均勻度、可視角度和反應時間上與CRT顯示器有比較明顯的差距。其中反應時間和可視角度均取決于液晶面板的質量，畫面均勻度和輔助光學模塊有很大關系。而液晶顯示器的亮度主要取決于背光光源。當然，整個模組的設計也是影響產品亮度的一個因素。 不少人在描述亮度單位時，都采用了“流明”，但這事實上是錯誤的。事實上，“流明”是光通量的單位，而亮度的單位應該是cd/m2（上標）。兩者都是用于光學領域的技術參數。發光體單位時間內發出的光量總和稱為光通量（luminous flux），物理學上用符號。發光體在特定方向單位立體角單位面積內的光通量稱為亮度（luminace），物理學上用L表示，單位為坎德拉每平方米或稱平方燭光cd/㎡。亮度是衡量顯示器發光強度的重要指標，對于液晶顯示器來說，尤為重要。高亮度也就意味著顯示器對于其工作的周圍環境的抗干擾能力更高，主要針對液晶顯示器的TCO’03認證標準也作出了相當高的要求。廠商也不約而同地以高亮度來作為各自產品的賣點之一。一般來說，生產商主要通過增加燈管數量和優化顯示屏的內部設計來提高液晶顯示器的亮度。 由此，我們可以看到LCD的性能和面板原料有相當大的關系，面板的質量將直接決定LCD顯示器的性能表現。市面上，12ms、16ms、25ms等LCD顯示器所采用的面板是不一樣的。但是，好的面板也就意味著更高的價格，夏普、三星、LG等廠商手中的高質量面板，價格也相當高。臺灣廠商也有友達等知名廠商，他們的產品性價比較高，市面上不少顯示器均采用他們的產品。純凈界EZX15F2就是其中一款。它的亮度為亮度 400cd/㎡，對比度達到了550:1；而一般的同類產品只有250cd/㎡的亮度和300:1的對比度。而且其相應時間僅為16ms，完全能勝任各類應用。其可視角度更是達到了水平163度/垂直135度，也超出同價格的其他品牌LCD顯示器。出色的面板原料，不凡的技術參數，高質的性能表現，你還等什么呢？
液晶顯示的原理是什么？
液晶顯示器(lcd)是現在非常普遍的顯示器。它具有體積小、重量輕、省電、輻射低、易于攜帶等優點。液晶顯示器（lcd）的原理與陰極射線管顯示器（crt）大不相同。lcd是基于液晶電光效應的顯示器件。包括段顯示方式的字符段顯示器件；矩陣顯示方式的字符、圖形、圖像顯示器件；矩陣顯示方式的大屏幕液晶投影電視液晶屏等。液晶顯示器的工作原理是利用液晶的物理特性，在通電時導通，使液晶排列變得有秩序，使光線容易通過；不通電時，排列則變得混亂，阻止光線通過。下面介紹三種液晶顯示器的工作原理。
1.“扭曲向列型液晶顯示器”（twisted nematic liquid crystal display）,簡稱“tn型液晶顯示器”。這種顯示器的液晶組件構造如圖11所示。向列型液晶夾在兩片玻璃中間。這種玻璃的表面上先鍍有一層透明而導電的薄膜以作電極之用。這種薄膜通常是一種銦（indium）和錫（tin）的氧化物（oxide），簡稱ito。然后再在有ito的玻璃上鍍表面配向劑，以使液晶順著一個特定且平行于玻璃表面之方向排列。（圖11 a）中左邊玻璃使液晶排成上下的方向，右邊玻璃則使液晶排成垂直于圖面之方向。此組件中之液晶的自然狀態具有從左到右共的扭曲, 這也是為什么被稱為扭曲型液晶顯示器的原因。利用電場可使液晶旋轉的原理，在兩電極上加上電壓則會使得液晶偏振化方向轉向與電場方向平行。 因為液態晶的折射率隨液晶的方向而改變，其結果是光經過tn型液晶盒以后其偏振性會發生變化。我們可以選擇適當的厚度使光的偏振化方向剛好改變。那么，我們就可利用兩個平行偏振片使得光完全不能通過（如圖12所示）。若外加足夠大的電壓V使得液晶方向轉成與電場方向平行，光的偏振性就不會改變。因此光可順利通過第二個偏光器。于是，我們可利用電的開關達到控制光的明暗。這樣會形成透光時為白、不透光時為黑，字符就可以顯示在屏幕上了。
液晶顯示器原理是什么？
液晶的物理特性
液晶是這樣一種有機化合物, 在常溫條件下，呈現出既有液體的流動性，又有晶體的光學各向異性，因而稱為“液晶”.在電場、磁場、溫度、應力等外部條件的影響下，其分子容易發生再排列，使液晶的各種光學性質隨之發生變化，液晶這種各向異性及其分子排列易受外加電場、磁場的控制.正是利用這一液晶的物理基礎,即液晶的“電－光效應”,實現光被電信號調制，從而制成液晶顯示器件.在不同電流電場作用下，液晶分子會做規則旋轉90度排列，產生透光度的差別，如此在電源ON/OFF下產生明暗的區別，依此原理控制每個像素，便可構成所需圖像.
液晶的物理特性是：當通電時導通，排列變的有秩序，使光線容易通過；不通電時排列混亂，阻止光線通過。讓液晶如閘門般地阻隔或讓光線穿透。從技術上簡單地說，液晶面板包含了兩片相當精致的無鈉玻璃素材，稱為Substrates，中間夾著一層液晶。當光束通過這層液晶時，液晶本身會排排站立或扭轉呈不規則狀，因而阻隔或使光束順利通過。大多數液晶都屬于有機復合物，由長棒狀的分子構成。在自然狀態下，這些棒狀分子的長軸大致平行。將液晶倒入一個經精良加工的開槽平面，液晶分子會順著槽排列，所以假如那些槽非常平行，則各分子也是完全平行的。
·單色液晶顯示器的原理
LCD技術是把液晶灌入兩個列有細槽的平面之間。這兩個平面上的槽互相垂直(相交成90度)。也就是說，若一個平面上的分子南北向排列，則另一平面上的分子東西向排列，而位于兩個平面之間的分子被強迫進入一種90度扭轉的狀態。由于光線順著分子的排列方向傳播，所以光線經過液晶時也被扭轉90度。當液晶上加一個電壓時，液晶分子便會轉動，改變光透過率,從而實現多灰階顯示。
LCD是依賴極化濾光器(片)和光線本身。自然光線是朝四面八方隨機發散的。極化濾光器實際是一系列越來越細的平行線。這些線形成一張網，阻斷不與這些線平行的所有光線。極化濾光器的線正好與第一個垂直，所以能完全阻斷那些已經極化的光線。只有兩個濾光器的線完全平行，或者光線本身已扭轉到與第二個極化濾光器相匹配，光線才得以穿透。
LCD正是由這樣兩個相互垂直的極化濾光器構成，所以在正常情況下應該阻斷所有試圖穿透的光線。但是，由于兩個濾光器之間充滿了扭曲液晶，所以在光線穿出第一個濾光器后，會被液晶分子扭轉90度，最后從第二個濾光器中穿出。
從液晶顯示器的結構來看，無論是筆記本電腦還是桌面系統，采用的LCD顯示屏都是由不同部分組成的分層結構。LCD由兩塊玻璃板構成，厚度規格有0.7mm,0.63mm,0.5mm(也可以通過物理或者化學減薄的方式做到更薄),其間由包含有液晶(LC)材料的3~5μm均勻間隔隔開。因為液晶材料本身并不發光，所以需要給顯示屏配置額外的光源，在液晶顯示屏背面有一塊導光板（或稱勻光板）和反光膜，導光板的主要作用是將線光源或者點光源轉化為垂直于顯示平面的面光源。背光源發出的光線在穿過第一層偏振過濾層之后進入液晶層。液晶層中的水晶液滴都被包含在細小的單元格結構中，一個或多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓而改變液晶的旋光狀態，液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層幕上顯示出來。
·彩色LCD顯示器的工作原理
對于筆記本電腦或者桌面型的LCD顯示器需要采用的更加復雜的彩色顯示器而言，還要具備專門處理彩色顯示的色彩過濾層。通常，在彩色LCD面板中，每一個像素都是由三個液晶單元格構成，其中每一個單元格前面都分別有紅色，綠色，或藍色的過濾器。這樣，通過不同單元格的光線就可以在屏幕上顯示出不同的顏色。
LCD克服了CRT體積龐大、耗電和閃爍的缺點，但也同時帶來了造價過高、視角不廣以及彩色顯示不理想等問題。CRT顯示可選擇一系列分辨率，而且能按屏幕要求加以調整，但LCD屏只含有固定數量的液晶單元，只能在全屏幕使用一種分辨率顯示(每個單元就是一個像素)。
CRT通常有三個電子槍，射出的電子流必須精確聚集，否則就得不到清晰的圖像顯示。但LCD不存在聚焦問題，因為每個液晶單元都是單獨開關的。這正是同樣一幅圖在LCD屏幕上為什么如此清晰的原因。LCD也不必關心刷新頻率和閃爍，液晶單元要么開，要么關，所以在40～60Hz這樣的低刷新頻率下顯示的圖像不會比75Hz下顯示的圖像更閃爍。不過，LCD屏的液晶單元會很容易出現瑕疵。對1024×768的屏幕來說，每個像素都由三個單元構成，分別負責紅、綠和藍色的顯示一所以總共約需240萬個單元(1024×768×3=2359296)。很難保證所有這些單元都完好無損。最有可能的是，其中一部分已經短路(出現“亮點”)，或者斷路(出現“黑點”)。所以說，并不是如此高昂的顯示產品并不會出現瑕疵。
LCD顯示屏包含了在CRT技術中未曾用到的一些東西。為屏幕提供光源的是盤繞在其背后的熒光管。有些時候，會發現屏幕的某一部分出現異常亮的線條。也可能出現一些不雅的條紋，一幅特殊的淺色或深色圖像會對相鄰的顯示區域造成影響。此外，一些相當精密的圖案(比如經抖動處理的圖像)可能在液晶顯示屏上出現難看的波紋或者干擾紋。
現在，幾乎所有的應用于筆記本或桌面系統的LCD都使用薄膜晶體管（TFT）激活液晶層中的單元格。TFT LCD技術能夠顯示更加清晰，明亮的圖像。早期的LCD由于是非主動發光器件，速度低，效率差，對比度小，雖然能夠顯示清晰的文字，但是在快速顯示圖像時往往會產生陰影，影響視頻的顯示效果，因此，如今只被應用于需要黑白顯示的掌上電腦，呼機或手機中。
隨著技術的日新月異，LCD技術也在不斷發展進步。目前各大LCD顯示器生產商紛紛加大對LCD的研發費用，力求突破LCD的技術瓶頸，進一步加快LCD顯示器的產業化進程、降過濾層的過濾在屏
液晶顯示器工作原理，（LCD,LED)
液晶顯示器（LCD）的工作原理：
在兩塊透明電極基板間夾持液晶狀態，當液晶厚度小于數百微米時，界面附近的液晶分子發生取向并保持有序性，當電極基板上施加受控的電場方向后就產生一系列電光效應，液晶分子的規則取向隨即相應改變。液晶分子的規則取向形態有平行取向、垂直取向、傾斜取向三種，液晶分子的取向改變，即發生了折射率的異向性，從而產生光散射效應、旋光效應，雙折射效應等光學反應。這就是LCD圖像電子顯示器最基本的成像原理。
液晶顯示器（LED）的工作原理：
LED顯示屏通常由主控制器、掃描板、顯示控制單元和LED顯示屏體組成，主控制器從計算機顯示卡獲取一屏各像素的各色亮度數據，然后分配給若干塊掃描板，每塊掃描板負責控制LED顯示屏上的若干行（列），而每一行（列）上的LED顯示信號則用串行方式通過本行的各個顯示控制單元級聯傳輸，每個顯示控制單元直接面向LED顯示屏體。 主控制器所作的工作，是把計算機顯示是配卡的信號轉換成LED顯示屏所需要的數據和控制信號格式 。 顯示控制單運的作用，和圖像顯示屏的情況類似，一般由帶有灰度級控制功能 的移位寄存器鎖存器構成。只是視頻LED顯示屏的規模往往更大，所以應該使用集成規模更大的集成電路。 掃描扳所起的作用正所謂承上啟下，一方面它接受主控制器的視頻信號，另一方面把屬于本級數據傳送給自己的各個顯示控制單元，同時還要把不屬于本級的數據向下一個級聯的掃描扳傳輸。視頻信號和LED顯示數據，在空間、時間、順序等各方面的差別，都需要有掃描板來協調。
液晶顯示器的顯示機理又是什么?
顯象管的屏幕上有一層熒光粉，通過電子槍打出的集光束照在熒光粉上，才發亮的，集光束只有一點，他是通過顯象管的磁感線圈控制來一行一行的掃描屏幕把圖象掃出來的，正所謂某些電視所稱的隔行和逐行掃描不同的產品．
液晶顯示器的屏幕是靠無數個小燈泡來顯示圖象的，就像是普通燈泡，排滿幾平米然后點亮相應的燈泡就能在高出看出你想要的字或圖形．液晶顯示器道理和這個一樣，就是無數個小的燈炮排滿屏幕的，只是這個小燈泡只有零點幾毫米甚至微米的面積．所以買液晶顯示器是要看有沒有沙點，就是有沒有哪個小燈泡沒有工作，就是把顯示器全部調成黑或白，看看有沒有別的顏色的小點，肉眼是可以看出的，因為黑白對比是非常鮮明的．
道理就這么簡單，不過你看完理解了也得半個小時．不然我白打了這么多字
液晶顯示器工作原理
這個簡單,我就是搞液晶顯示器研發的. 1. 首先,你看到的圖像是怎么形成的呢? 是由液晶的很多小像素點組成的,拼出來的,因為人眼睛離得遠分辨不出來而已.2, 這些點是怎么知道自己的該表現什么顏色呢? 液晶顯示器里面有電路可以控制液晶單元的偏轉角度,光線的不同折射和通透就可以形成各種顏色.3. 顯卡輸出的數字色彩信號,傳給顯示器電路后,顯示器電路里面有圖像處理芯片,可以識別到顯卡需要讓顯示器在那個液晶顆粒顯示什么顏色,芯片就會控制光線偏轉角度,從而顯示出顏色,組成圖像. 媽呀,累死了,練液晶顯示器的成像原理都給你寫了出來, 原創吧~
液晶顯示屏是什么原理？里面有所謂的“液體”么？
液晶顯示器主要原理為以電流刺激液晶分子產生點、線、面配合背部燈管構成畫面。
不是，液晶顯示器是用液晶材料來顯像，液晶顯示器，也就是俗稱的LCD(Liquid Crystal Display)屏幕，液晶板的主要材料是液晶。
常見的液晶顯示設備有TN、STN、DSTN與TFT，前三種之制造基本原理皆相同，成為被動式矩陣液晶，而TFT則較為復雜，因保有記憶性，而稱為主動式矩陣液晶由于液晶顯示器具有占空間小、面板厚度薄、重量輕、可平面直角顯示、耗電量低、無電磁波輻射、無熱輻射等優越性，使之逐漸取代傳統CRT映像管顯視器。
擴展資料：
一部液晶顯示器，是由液晶面板，供電模塊，控制模塊及外殼所構成，液晶面板之于液晶顯示器，就如同映像管之于傳統顯示器，CPU之于計算機般的重要。
液晶顯示器在接收到訊號后，將畫面完整呈現所需要的時間。若訊號反應太長，在播放動態影像時就會有延遲現象產生，一般計算單位為毫秒ms，此值愈小愈好，反應時間越快速，移動的畫面才不會有尾影拖拽的感覺。
參考資料來源：搜狗百科-液晶顯示屏
液晶顯示原理
LCD為英文Liquid Crystal Display的縮寫，即液晶顯示器，是一種數字顯示技術，可以通過液晶和彩色過濾器過濾光源，在平面面板上產生圖象。與傳統的陰極射線管（CRT）相比，LCD占用空間小，低功耗，低輻射，無閃爍，降低視覺疲勞。不足：與同大小的CRT相比，價格更加昂貴。 在筆記本電腦市場占據多年的領先地位之后，基于液晶顯示技術的光滑顯示屏幕正逐步地進入桌面系統市場。LCD擁有許多傳統的CRT顯示技術所不具備的優勢，能夠提供更加清晰的文本顯示，而且屏幕無閃爍，從而能夠有效降低長時間注視屏幕所產生的視覺疲勞。LCD顯示器的厚度一般不超過10英寸，因此，如果桌面系統采用LCD技術的話將會節省更大空間。盡管LCD顯示器有其誘人的獨到之處，但不可否認，與主要的競爭對手CRT顯示器相比，LCD在高質量的色彩顯示方面仍存在不足，此外，懸殊的價格差異使LCD仍然是僅被少數人享用的奢侈產品。 早在1888年，人們就發現液晶這一呈液體狀的化學物質，象磁場中的金屬一樣，當受到外界電場影響時，其分子會產生精確的有序排列。如果對分子的排列加以適當的控制，液晶分子將會允許光線穿越。無論是筆記本電腦還是桌面系統，采用的LCD顯示屏都是由不同部分組成的分層結構。位于最后面的一層是由熒光物質組成的可以發射光線的背光層。背光層發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬水晶液滴的液晶層。液晶層中的水晶液滴都被包含在細小的單元格結構中，一個或多個單元格構成屏幕上的一個像素。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。
解釋一下液晶屏的原理
液晶是一種規則性排列的有機化合物，它是一種介于固體和液體之間的物質，目前一般采用的是分子排列最適合用于制造液晶顯示器的nematic細柱型液晶。液晶本身并不能構發光，它主要是通過因為電壓的更改產生電場而使液晶分子排列產生變化來顯示圖像。

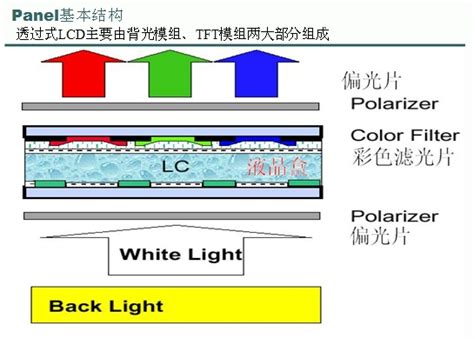

液晶面板主要是由兩塊無鈉玻璃夾著一個由偏光板、液晶層和彩色慮光片構成的夾層所組成。偏光板、彩色濾光片決定了有多少光可以通過以及生成何種顏色的光線。液晶被灌在兩個制作精良的平面之間構成液晶層，這兩個平面上列有許多溝槽，單獨平面上的溝槽都是平行的，但是這兩個平行的平面上的溝槽卻是互相垂直的。簡單的說就是后面的平面上的溝槽是縱向排列的話，那么前面的平面就是橫向排列的。位于兩個平面間液晶分子的排列會形成一個Z軸向90度的逐漸扭曲狀態。背光光源即燈管發出的光線通過液晶顯示屏背面的背光板和反光膜，產生均勻的背光光線，這些光線通過后層會被液晶進行Z軸向的扭曲，從而能夠通過前層平面。如果給液晶層加電壓將會產生一個電場，液晶分子就會重新排列，光線無法扭轉從而不能通過前層平面，以此來阻斷光線。
液晶的成像原理和電子槍是完全不一樣的，電子槍是主動激發發光，而液晶需要背光。
液晶顯示器有幾個部分,各個部分的工作原理又是如何?
主要有高壓部分,電源部分,解碼部分,液晶面板部分.電源部分給整機供電.高壓部分給液晶面板上的燈管提供高壓,液晶的亮度就是由高壓部分控制的.其實就是日光燈的縮小版而已.解碼部分就是把顯卡傳輸進來的信號進行轉換和處理然后傳輸到液晶面板上.液晶面板部分把解碼板傳輸過來的信號給還原出圖像并顯示出來.
