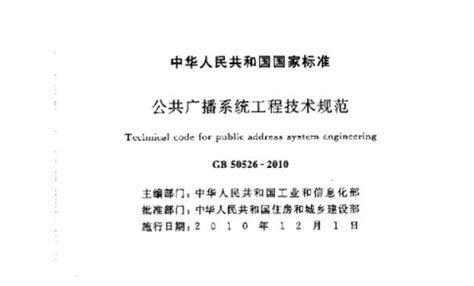

2010《公共廣播系統工程技術規范》簡介.ppt
http://wenku.baidu.com/view/b4c8747c168884868762d6d2.html 這里可以下載!
公共廣播的安裝規范
（摘錄）
附錄：國家標準
1993年中華人民共和國建設部頒布的《民用建筑電氣設計規范》（JGJ/T16-92）中對有線廣播和事故廣播的設計、安裝等有許多具體規定，現摘錄如下，供設計和日常管理工作作為參考：
21．有線廣播
21．1．1公共建筑應設有線廣播系統。系統的類別應根據建筑規模、使用性質和功能要求確定。有線廣播一般可分為：
⑴ 業務性廣播系統。
⑵ 服務性廣播系統。
⑶ 火災事故廣播系統。
21．1．2 辦公樓、商業樓、院校、車站、客運碼頭及航空港等建筑物，應設有業務性廣播，滿足以業務及行政管理為主的語言廣播要求。業務性廣播宜由主管部門管理。
21．1．3 一至三級的旅館、大型公共活動場所應設服務性廣播，滿足以欣賞性音樂類廣播為主的要求。旅館的服務性廣播節目不宜超過五套。
21．2．4 從功放設備的輸出端至線路上最遠的用戶揚聲器箱間的線路衰耗宜滿足以下要求：
⑴ 業務性廣播不應大于2dB(1000Hz時）。
⑵ 服務性廣播不應大于1dB(1000Hz時）。
21．2．6 采用定電壓輸出的饋電線路，輸出電壓宜采用70V或100V。
21．2．8 節目信號與電話線合用一條電纜時，節目信號的傳播電平不應大于7.8dB。當節目信號線路數較 多時，宜采用專用電纜。
21．3．2有線廣播的功放設備宜選用定電壓輸出。當功放設備容量小或廣播范圍小時，亦可根據情況選用定阻輸出。
21．3．3 功放設備的容量一般按下述公式計算：
P=K1 K2 ΣP0
式中 P——功放設備輸出總電功率（W）
P0——Ki?Pi，每分路同時廣播時最大電功率
Pi——第i支路的用戶設備額定容量
Ki——第i分路的同時需要系數：
服務性廣播時，客房節目每套Ki取0.2~0.4
背景音樂系統Ki取0.5~0.6
業務性廣播時，Ki取0.7~0.8
火災事故廣播時，Ki 取1.0（同時廣播范圍應符合本規范第24章的有關規定）
K1——線路衰耗補償系數：
線路衰耗1dB時取1.26
線路衰耗2dB時取1.58
K2——老化系數，一般取1.2~1.4。
21.3.4 有線廣播功放設備應設置備功率單元，其備用數量應根據廣播的重要程度確定。
備用功率單元應設自動或手動投入環節，用于重要廣播的環節，備用功率單元應立即投入。
21.3.5民用建筑選用的揚聲器除滿足靈敏度、頻響、指向性等特性及播放效果的要求外，尚宜符合下列規定：
⑴ 辦公室、生活間、客房等，可采用1～2W的揚聲器箱。
⑵ 走廊、門廳及公共活動場所的背景音樂、業務廣播等用3~5W。
⑶ 在建筑裝飾和室內凈高允許的情況下，對大空間的場所宜用聲柱（或組合音箱）。⑷ 在噪聲高、潮濕的場所設置揚聲器時，應采用號筒揚聲器，其聲壓級應比環境噪聲大10~15dB。
⑸ 室外揚聲器應采用防潮保護型。
21.3.8 在一至三級旅館內背景音樂揚聲器的設置應符合下列規定：
⑴ 揚聲器的中心間距應該根據空間凈高、聲場及均勻度要求、揚聲器的指向性等因素確定。要求較高的場所，聲場不均勻度不宜在于6dB。
⑵ 根據公共活動場所的噪聲情況，揚聲器的輸出，宜就地設置音量調節裝置；當某場所有可能兼作多種用途時，該場所的背景音樂揚聲器的分路宜安裝控制開關。
⑶ 與火災事故廣播合用的背景音樂揚聲器，在現場不得裝置音量調節或控制開關。
21.3.9 建筑物內的揚聲器箱明裝時，安裝高度不宜低于2.2m（揚聲器箱底邊距地面）。
21.4.5 有線廣播控制室的各種節目信號線應采用屏蔽線并穿鋼管。管外皮應接保護地線。
21.5.1 建筑物內的有線廣播配線應符合下列規定：
⑴ 旅館客房的服務性廣播線路宜采用線對為絞型的電纜，其他廣播線路宜采用銅芯塑料絞合線，廣播線路需穿管或線槽敷設。
⑵ 不同分路的導線宜采用不同顏色的絕緣線區別。
21.5.2 室外廣播線路的敷設路由及方式應根據總圖規劃及專業要求確定。當采用埋地敷設時，應符合以下規定：
⑴ 埋設路由不應通過預留用地或規劃未定的場所。
⑵ 埋設路由應避開易使電纜損傷的場所，減少與其他管路的交叉跨越。
⑶ 直埋電纜應敷設在綠化帶下，當穿越道路時，對穿越段應穿鋼管保護。
新規范消防報警要求要備用功放嗎?
沒有條文明確強調。但消防應急廣播系統應設置備用功放。
《民用建筑電氣設計規范》（JGJ 16-2008）
16．5．6 廣播、擴聲系統功放設備應設置備用單元，其備用數量應根據廣播、擴聲的重要程度等確定。備用單元應設自動或手動投入環節，重要廣播、擴聲系統的備用單元應瞬時投入。
《公共廣播系統工程技術規范》（GB 50526-2010）
3. 2．5 緊急廣播系統的應備功能除應符合本規范第3．2．1條的規定外，尚應符合下列規定：
1
當公共廣播系統有多種用途時，緊急廣播應具有最高級別的優先權。公共廣播系統應能在手動或警報信號觸發的10s內，向相關廣播區播放警示信號(含警笛)、警報語聲文件或?qū)崟r(shí)指揮語聲。
2 以現場環境噪聲為基準，緊急廣播的信噪比應等于或大于12dB。
3
緊急廣播系統設備應處于熱備用狀態，或具有定時自檢和故障自動告警功能。
弱電工程標準
《綜合布線系統工程設計規范》 GB50311-2007
《智能建筑設計標準》 GB/T50314-2006
《電子計算機機房設計規范》 GB50174—2008
《通用用電設備配電設計規范》 GB50055－2011
《民用建筑電氣設計規范》 JGJ16-2008
《安全防范工程技術規范》 GB50348-2004
《視頻安防監控系統工程設計規范》 GB50395-2007
《入侵報警系統工程設計規范》 GB50394-2007
《出入口控制系統工程設計規范》 GB50396-2007
《廳堂擴聲系統設計規范》 GB50371-2006
《信息技術設備的安全》 GB4943—2001
《會議系統電及音頻的性能要求》 GB/T15381-94
《會議系統工程設計規范》 YDT5032-2005
《公共廣播系統工程技術規范》 GB50526-2010
《火災自動報警系統設計規范》 GB50116-2008
弱電工程共有那些驗收標準
樓上的很多規范版本已經淘汰了,應該參照最新的現行版本. 弱電設計內容很多,所以有很多子系統和行業的驗收要求,比如有風險等級的項目應該按照公安部和地方技防主管部門要求驗收.一般工程最通用的質量驗收規范如下: 智能建筑工程質量驗收規范GB 50339-2003 智能建筑工程檢測規程CECS 182:2005
《有線電視廣播系統技術規范》gy/t 106 – 1999是不是最新
GY/T 106-1999 有線電視廣播系統技術規范,現行,迄今為止沒有更新版也不曾廢止.
弱電工程投標的標準格式
既然是投標文件,就不會有標準格式,因?yàn)橥稑?biāo)文件(技術文件)是按照招標文件編寫的,要完全滿足招標要求,一般弱電工程都會給出投標文件的目錄組成,其中只有技術方案的內容是由投標方自行編寫的,一般無外乎幾個標題:項目概述,設計目標,設計原則,系統方案(系統概述,系統結構,系統功能,設備選型,設備參數),施工組織設計方案,售后服務,驗收,培訓等幾方面.投標的商務文件更是要按照招標文件編寫,要求什么提供什么就可以了.
本人從事弱電工作，但是對弱電行業的規范標準不是很清楚，請問有哪位好心人有弱電行業的規范標準
目前我國采用的最新的規范是《智能建筑工程施工規范》 GB 50606-2010。可以在網上收一下內容。
另外還有很多這個行業的規范，你參考一下：
《高層民用建筑設計防火規范》GB50045-95(2005版)
《建筑設計防火規范》 GB50016-2006
《汽車庫、修車庫、停車場設計防火規范》GB50067-97
《民用建筑電氣設計規范》 JGJ16-2008
《智能建筑設計標準》 GB/T 50314-2006
《視頻安防監控系統工程設計規范》GB 50395-2007
《安全防范工程技術規范》 GB50348-2004
《中華人民共和國公共安全行業標準》(GA/T70-94、GA/T75-94)
《入侵報警系統工程設計規范》GB 50394-2007
《出入口控制系統工程設計規范》GB 50396-2007
《電子信息系統機房設計規范》 GB50174-2008
《有線電視系統工程技術規范》 GB50200-94
《建筑物電子信息系統防雷設計規范》GB50343-2004
《綜合布線系統工程設計規范》 GB50311-2007
《綜合布線系統工程驗收規范》GB50312-2007
《建筑物電子信息系統防雷設計規范》GB50343-2004
《公共建筑節能設計標準》 GB 50189-2005
《公共廣播系統工程技術規范》 GB 50526-2010
《建筑電氣工程施工質量驗收規范》GB50303-2002
《電氣裝置安裝工程施工及驗收規范》GB50169-2006
《低壓配電設計規范》（GB50054-2011）
《電子計算機場地通用規范》（GB/T 2887-2000）
《電子信息系統機房設計規范》(GB50174-2008)
《建筑內部裝修設計防火規范》 （GB50222-95）
《電子信息系統機房施工與驗收規范》 （GB50462-2008）
《建筑電氣工程施工質量驗收規范》（GB50303-2002）

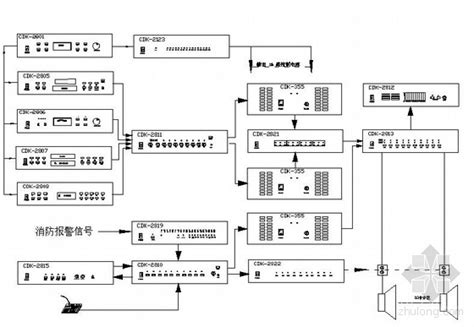

整套公共廣播系統一幫由哪些組成單元構成?
公共廣播是一項系統工程,它需要電子技術、電聲技術、建聲技術和聲學藝術等多種學科的密切配合.他的組成部分可分為四大類:音源、放大單位、控制單位、播放單位.①音源:一般有電腦,CD、DVD播放機,U盤播放器,數字調諧器,話筒等.②放大單元:前置放大器,功放機等.③控制單元:公共廣播主機,電源時序器,分區控制器等.④播放單元:室外音柱,吸頂喇叭,壁掛音箱,草坪音箱等
智能廣播系統的設計思想
嚴格按照中華人民共和國公安部火災自動報警系統設計規范（摘錄）（GB50116-98）作為設計依據，結合貴方的需求，用最佳設計方案體現最高的性能價格比，使系統的功能和指標達到國內同類型系統的先進行列，是我們的總體設計思想。具體體現在以下幾個方面：
1、先進性和可擴展性
現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。但由于現代科學技術的飛速發展，故必須充分考慮今后的發展需要，設計方案必須具備前瞻性和可擴展性。這種可擴展性不僅充分保護了甲方的投資，而且具有較高的綜合性能價格比。本設計對此均作了充分考慮，預埋了必要的管線，預留了各種接口，極便于系統的擴展和升級。
2、科學性和規范性
公共廣播系統與一般音響系統不同，是一個先進復雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。最后提交正規的測試驗收?qǐng)?bào)告及全套施工圖紙和技術資料供甲方存檔。特別作為政府撥款項目，必須確保整個工程經得起各方面的和較長時間的嚴格考驗。執行的主要規范內容包括：
GB50116-98《火災自動報警系統設計規范（摘錄）》
GJG/T16-92《民用建筑電氣設計規范》
GB/T50314-2000《智能建筑設計標準》
JGJ/T 16-92 《民用建筑電氣設計規范》JGJ/T16-92中的有關規定
GBJ116-88 《火災自動報警系統設計規范》
GB/T15381-94《會議系統電視及音頻的性能要求》
GBKJ-90《通信系統機房設計》
GJBT-471《智能建筑弱電工程設計施工圖集》
YD/T926.1-97《大樓通信綜合布線系統總規范》
3、安全性和可靠性
智能廣播系統的建設，直接影響著用戶的使用效果、外部形象及投資回報，因此系統設計必須安全、可靠，本方案已充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。并從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面，都必滿足可靠性的要求。特別重要的一點是本方案選用的所有主要關鍵設備，均取得該設備的生產廠家或代理商的授權證書，并承諾在工程設備的提供、技術支援及售后服務等方面給予全力支持。
