光纖與光纖收發器之間是怎么連接的
1、上圖是普通尾纖接頭,一些用戶家中使用的皮線光纜是白色或黑色,但接頭基本都是這種fc(藍色大方頭). 2、光貓不論何種型號都有基本接口光纖接口(左側電源口和語音口之間)和以太網口. 3、將1圖中的光纖接口直接插入光貓的光口,注意尾纖頭有個凸起和光貓接口有處缺口要對齊. 4、現在用戶家中的尾纖一般不需要熔纖,基本從分光器到用戶之間距離不會太長,可以通過定長的皮線光纜來接入就行.即使一些特殊地方需要光纜接續,也是使用光纖冷接端子來接,這種方式相對于熔纖方式來說比較快捷方便.
光纖收發器的連接方式這個怎么連
原發布者:通信專家007號
光纖收發器基本連接方式光纖收發器是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器。產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用。 在傳統的以太網中起連接作用的介質主要是雙絞線。雙絞線傳輸距離的極限大約為200米左右，如此短的傳輸距離制約了網絡的發展，同時雙絞線受電磁干擾的影響較大，這也無疑使數據通訊質量受到較大的影響。光纖收發器的運用，將以太網中的連接介質換為光纖。光纖的低損耗、高抗電磁干擾性，在使網絡傳輸距離從200米擴展到2公里甚至幾十公里，乃至于上百公里的同時，也使數據通訊質量有了較大提高。他使服務器、中繼器、集線器、終端機與終端機之間的互聯更加簡捷。 在實際的應用中，光纖收發器主要有下面三種基本連接方式：一、環形骨干網 環形骨干網是利用SPANNINGTREE特性構建城域范圍內的骨干，這種結構可以變形為網狀結構，適合于城域網上高密度的中心小區，形成容錯的核心骨干網絡。環形骨干網對IEEE.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數主流的骨干網絡，如跨交換機的VLAN、TRUNK等功能。環形骨干網可為金融、政府、教育等行業組建寬帶虛擬專網。
光纖收發器怎么接
光纖收發器成對使用,分別收發對應連接,不能像你圖這樣連接.
光纖收發器如何連接
光纖收發器是一種將以太網電信號轉換成光信號或光信號轉換成以太網電信號的光電轉換設備，通過將電信號轉換為光信號在多模或單模光纖上傳輸，突破了電纜傳輸距離短的限制，使得以太網在保證高帶寬傳輸?shù)那疤嵯拢霉饫w介質實現幾公里甚至上百公里的遠距離傳輸。
使用光纖收發器構造網絡能夠節省網絡投資。使用光纖收發器是現在在網絡設備價格昂貴的情況下，一種符合網絡現狀的良好的遠距離傳輸解決方案。
方法/步驟

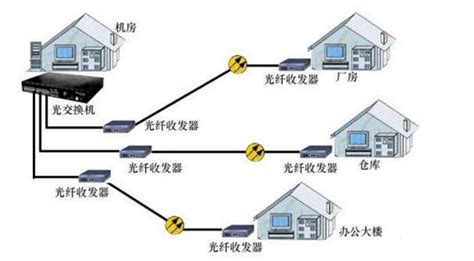

一、光纖收發器應用示意圖簡單如下圖。光纖都是一對的。從光收發電口出來就可以接上你的局域網。
二、各類型光纖收發器的面板結構圖（僅供參考，產品真實外觀以實物為準）如下圖。
面板上面寫著
PWR：電源指示燈
FX：光口鏈接/狀態指示燈
FX LINK/ACT：光口鏈接/狀態指示燈
FDX：光口工作模式指示燈
TX-100：電口信號指示燈
TX LINK/ACT：電鏈接/狀態指示燈
三、光纖收發器指示燈說明如下圖。
四、光纖接口的連接必須注意單模、多模匹配。一端收發器的發射口（TX）連接另一端收發器的接收口（RX）。光纖接口的主要類型為SC、ST、FC等。如果是單纖收發器則只有一個光口同時為TX和RX。
步驟閱讀
END
注意事項
如光纖收發器支持MDI/MDIX功能，則雙絞線類型不限。
最遠傳輸距離可達到120公里。
光纖發收器怎樣連接
光纖收發器是光電轉換的,兩根黃色的是微纖,也叫光纖,TX是發光的,FX是收光的,只要服務商那邊給你送光的! 你把兩根黃色的(或橙色的)纖插上一后看光纖收發器上的第一個燈亮了沒? 如果沒亮,兩根換換位置就OK了! 非常簡單的啊!
光纖如何連接光纖收發機
尾纖是單模還是多模的,可以從顏色來區分,黃色為單模尾纖,橘黃色的為多模尾纖 你的4跟尾纖是和光纜里的光纖熔接起來的,光纖收發器和你4跟尾纖里的第一芯和第二芯接起來 一般順序是從左至右的. 也就是: 尾纖的第一芯和第二芯——-光收發器———-路由器——–交換機——-PC
光纖收發器如何接入
可以使用網絡延長器,將網線延長300-600米,簡單方便,2637188923
10/100/1000光纖收發器怎么接線
按收發器端口標識,電源線、網線、光纖線接上就行. 網線接交換機或電腦網卡,直通線就OK. 光纖是用的SC接口,兩條,和對端收發器交叉連接.
光纖收發器機柜誰知道是怎么連接的
光纖收發器接法本端光收發光口接尾纖,網口接RJ45水晶頭網線.中間經光纜傳輸.對端光收發光口再接尾纖,網口再接RJ45水晶頭網線.外可接電腦或者路由或者交換機.本端光收發光口接尾纖(fc,sc等)RJ45水晶頭接網線,外可接電腦或者路由或者交換機
光纖收發器怎么連接網絡?有兩個端口插尾纖,分別為:1TX、1RX和2TX、2RX.還有5個口插網線的.
你好,你這個應該是2光5電的收發器,其實也可以叫交換機了,2個光口(雙纖),5點RJ45電口.你可以把它當做一個交換機一樣用,RJ45電口連接電腦或者其他交換機,光口也可以連接其他帶光口的交換機,TX連接對端RX,RX連接對端TX.因為我們也是做收發器的,對這個還是比較了解.
