請問橋梁架設方法視頻或圖片，謝謝！

簡易型鋼導梁架設法：將用型鋼組拼成的導梁移運到架設橋孔，在簡易鋼導梁上鋪設輕軌，將混凝土梁用軌道平車運到橋孔，再用墩頂龍門吊機將梁橫移就位，之后隨著架梁的需要，移動導梁和龍門架。

適用條件：地面有水，孔數較多的中小跨徑預制梁板安裝。

自行式吊機架設法：即直接用吊車將運來橋孔的梁板吊放到安裝位置上。 適用條件：平坦無水橋孔的中小跨徑預制梁板安裝。

(1)一臺吊機架設法：吊裝時，一般將吊機置于待吊裝的橋孔中間，如果起吊能力足夠也可以將吊機置于臺后或者已經吊裝完成的橋孔上。吊裝應注意起吊繩與梁面的夾角不能太小，一般以45。～60。為宜，否則，應使用扁擔梁。

(2)兩臺吊機架設法：用兩臺吊機各吊住梁的一端，同步提升將梁吊起架設安裝。吊裝時，根據情況，可以將兩臺吊機置于一孔或分別置于兩孔。吊裝應注意兩臺吊機相互配合，有專職起吊工統一指揮。

聯合架橋機架設法：采用鋼導梁配合墩頂龍門、托架等完成預制梁的安裝。在導梁上鋪設鋼軌，托架通過鋼軌托運龍門吊機在墩頂就位，系好纜風繩，將預制梁裝上平車運到橋孔導梁上，利用兩個龍門吊裝就位或完成橫移，接著導梁前伸，用龍門將未吊裝好的梁吊裝就位，托架托運龍門吊機前移，用同樣程序吊裝下孔。

該法的特點是不受橋下支架，洪水威脅，架設過程中不影響橋下通車、通航。預制梁的縱移、橫移、起吊、就位都比較方便，便于施工單位自行制造。缺點是架設設備用鋼材較多，設備組件多，操作相對復雜一些。

適用條件：孔數較多的中型梁板吊裝。

雙導梁架橋機架設法：將軌道上拼裝的架橋機推移到安裝孔，固定好架橋機后，將預制梁由平車運至架橋機后跨，兩端同時起吊，橫移小行車置于梁跨正中并固定，將梁縱移到安裝跨，固定縱移平車，用橫移小平車將梁橫移到設計位置下落就位，待一跨梁全部吊完，小行車置于梁跨正中并固定，將梁縱移到安裝跨，固定縱移平車，用橫移小平車將移平車退到后端，前移架橋機，拆除前支架與墩頂聯結螺栓，把前支架掛在鼻架上。重復上述程序進行下一跨梁的安裝。

本法具備了聯合架橋機的一切優點，并且不需要托架及墩頂龍門，整機性能好，設備更簡潔，便于操作，使用更方便。

適用條件：孔數較多的重型梁吊裝。

跨墩龍門架架設法:預制梁由軌道平車或者平板拖車運至橋孔一側，用兩臺同步運行的跨墩龍門吊將梁吊起再橫移到設計位置落梁就位。

此法的特點是橋垮較少時，架設速度快，架設時不需要特別復雜的技術工藝，作業人 員用得也較少。缺點是橋下地形條件要求較高，當橋墩較高時穩定性較差。

適用條件：無水或淺水河灘，地形相對平坦，孔數較多的中型梁板安裝。

浮運、浮吊架梁：將預制梁用各種方法移裝到浮船上，浮運到架設孔以后就位 安裝。

此法要求河流須有適當?shù)乃睿愿∵\(yùn)預制梁時不擱淺為準。同時水位應平穩或者漲 落有規律，流速及風力不大，河岸能修建適宜的預制梁裝卸碼頭。其優點是橋跨中不需要 設置臨時支架，可以用一套浮運設備架設多跨同孔徑的梁，設備利用率高，較經濟，施工 架設時浮運設備停留在橋跨時間短，對河流通航影響小。

架橋機是如何工作的???

這個東西如果能夠結合圖像來解釋 應該更明白一點.我在工地上看到架橋機工作的,它的主要原理是:(主要介紹第一道梁的方法,后面的也就同理可得了)在橋梁的陸地和第一個橋墩和第二個橋墩之間,設立六個支點,然后把預制好的梁從預制廠運到陸地和第一個橋墩之間放好,然后通過輸送機構把梁放在第一個橋墩和第二個橋墩之間,一般是幾片梁構成一個橋面,架好地一個橋面就可以把架橋機移到第一個橋墩和第二個橋墩之間架下一步的梁了.你最好看看實際的施工過程.

導梁式架橋機的工作過程

熊哥,厲害,^_^)Y

架橋機是怎樣的東西?什么樣子的?

他是靠卷揚機設施吧預制箱梁安裝到橋墩上的機器,與他匹配作業的是運梁車.圖片我有就是這會兒不方便上傳抱歉.哈大項目用的是載重900噸的架橋機.

架橋機介紹

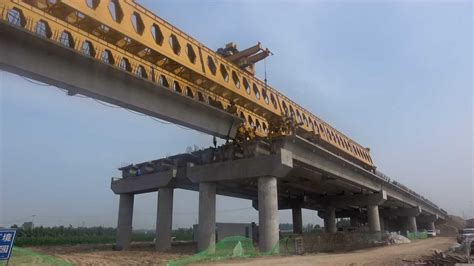

架橋機屬起重機特種設備.它的用途是將梁場預制好的箱梁或T梁放置到橋墩上去.架橋機與一般的橋式起重機最大的不同是它要求自行過孔.從運梁車上提梁,通過縱移,橫移,落梁等步驟將預制梁架設到橋墩上.架橋機按用途分為架設公路橋,常規鐵路橋,客專鐵路橋等幾種.按結構形式上分有單梁架橋機,雙梁架橋機,導梁架橋機等.

請給出正確的“一跨梁架設”工藝流程?

“一跨梁架設”工藝流程應為(1).此工藝即“預制梁橋跨鋼導梁架設法”.

建筑上使用步步緊視頻?

在建筑上,打開手機,進行播放這個視頻即可.

梁板的預制和安裝

一、公路橋梁預制梁板種類

1）普通預制梁板。

2）預應力預制梁板

3）預應力T型梁

4）預應力空心大板

5）預應力箱梁二、公路橋梁預制梁板安裝工藝。

1） 吊車（中小橋及涵洞，受場地條件限制）； 現在在條件較好時，就是說當橋梁所處段的路基線型較順直，彎道不大，坡度不大時，也有采用改裝的大功率載重汽車（拖車形式）來進行梁板運輸?shù)模@種運輸方式在路基較長，而橋梁分散在路基中距離不遠，2公里左右時是最好的

2） 架橋機（大橋特大橋，無需導軌，但需要把梁板從預制場運輸?shù)郊軜驒C(jī)力所能及的范圍）；

3） 龍門吊（大橋特大橋，需導軌，受場地條件影響較大）；

4） 架橋機配合龍門吊（特大橋，適合預制場在橋位附近而橋位處又不適合鋪設導軌的情況，比如河流，在這種情況下，龍門吊負責安裝2-3跨并且留出邊板不安裝，剩下的任務就是把梁板吊到橋上，由架橋機負責其余板安裝，板在橋上的運輸可以通過在橋上鋪設導軌，用滑車配合卷揚機完成）。

5） 浮吊安裝工藝

6） 土方法安裝預制梁板的，比如“釣魚法”。

三、安全工作

1） 使用架橋機吊裝，首先是拼裝過程，采用的構件留意是否有安全隱患，嚴重銹蝕的構件，不符合的構件不能使用。而且是起安全防護作用的裝置是否安裝得當，起到保護作用。

然后是試吊，這個非常重要的，在試吊過程中還要留意鋼纜的情況。試吊過程需要做一次超載的試驗，試吊過程中的繞度，傾側等數據要記錄，需要監理人員在場核證，（咳咳，預防萬一，為自己著想）。

第三就是崗位分配，我們施工的時候主要是崗位包括安全技術人員，電工，機務負責，指揮人員，吊裝工班，跨線施工的時候橋下增設一個安全指揮。有需要的還要有木工，和配合工班。人員上崗前必須明確其身體狀況。

還有的就是在吊裝過程中人員不要隨意走動。

在吊裝過程中，需要留意的還有鋼纜，卷揚機的狀況，每架一跨，需要做一次檢查。

2） 使用吊車的吊裝，

1，試吊，一再強調的必須步驟，并且需要考慮吊車的擺放，以及吊車的起吊能力。

2，吊裝期間梁下嚴禁有人。

3，鋼纜以及吊鉤的檢查，吊車在施工前必須具備需要的證件，而且養護得當。

4，吊車作業半徑范圍內是否有障礙物。

5，這個要留意的！吊車放置地方的地基問題，曾經試過因?yàn)榈鼗环€(wěn)，引起吊車翻側，導致安全事故發生，所以各位同行在使用吊車的架梁的時候，必須留意這個問題

新建一座跨河橋怎么施工!按工序來?

大概的步驟吧 1、挖孔灌注樁 2、鉆孔灌注樁 3、系梁灌注樁 4、水中承臺施工 5、墩柱、蓋梁施工 6、預應力砼T梁施工 7、空心板施工 8、架橋機架梁施工 9、現澆箱梁施工 10、懸臂澆筑施工 11、護欄施工 12、水泥砼橋面鋪裝施工 13、伸縮縫施工 14、橋頭搭板施工 大概的施工目錄就是這樣的 呵呵詳細的就是這樣的

這段視頻中的“中鐵十一局集團流動式架橋機架橋”背景音樂叫什么名字?謝謝

天空之城的鋼琴曲 隨便一搜有很多
