半導體封裝測試方面,都需要用到哪些設備

1. 基本封裝設備: B/G: 磨片 lamination:貼膜 DA: 貼片 W/B:打線 Mold:塑封 marking:打印 S/G:切割 2. 基本測試設備: B/I 設備: 對產品進行信賴性評價 test設備: 對產品進行電性測試; LIS: 對產品外觀進行檢查

IC封裝測試生產線都需要什么設備,我們公司打算建一條小型的生產線

1、要看你封裝什么產品!2、購買WAFER(晶圓)還是自己購買DICE(晶粒).DICE是別人減薄切好的!3、看你是用共晶工藝還是點膠工藝!設備所有增減!4、打線機,看要打什么線,金線和鋁線的話不用吹氮氣設備,銅線就需要了.5、塑封看什么級別.夠不同等級料餅,當然還有必須用對應封裝模具!封裝用的框架也是有等級的,至少現在有銅合金和鐵合金的.6、封裝好了就要電鍍,鍍錫!電鍍廠,可以找外協!7、切筋正型機.8、測試機,分選機,要看你封裝形式和IC的類別選擇.9、激光打字.10、編帶,包裝.一般最簡單TO92一整套200萬以內可以搞定!

半導體集成電路、半導體元器件的封裝測試要用到哪些工具及耗材

測試機臺,芯片的socket,load board,具體看你的芯片測試時候需要的外圍電路了

關于國內半導體封裝測試機 LTX CREDENCE(科利登)的機器有哪些?

LTX-Credence是2009年由LTX和Credence合并成立的新的ATE公司 CX是主打RF領域的,目前來看是應用最廣的ATE設備,如果你致力于RF領域的測試,CX是必須要會的,MX是CX的升級版本. D-10是Credence研發的logic測試ATE,主要是針對J750的市場,目前國內J750的裝機數量最多,所以如果致力于Logic測試的話,還是學習J750比較實用. LTX-CX目前在國內主要擁有者如下:UTAC優特(上海),Ambit中山國基(現被Foxconn并購),Carsem嘉盛(蘇州),Uniserm宇芯(成都),Sigurd矽格(無錫),ASEN日月鴻(蘇州)

芯片測試儀有什么作用？什么牌子的好？

北京博基興業科技有限公司研發的Chip Tester芯片測試儀就是根據目前市場上假冒偽劣愈演愈烈，廣大用戶及商家深受其害而開發的應用于流通環節質量控制的、企業能夠購買的、便宜的芯片測試設備。測試儀由測試主機、測試工業溫度擴展機、測試功能擴展板、芯片封裝適配器以及相關的配件組成。

一、功能簡介

測試器件的輸入電阻、工作電流、工作電壓、器件功能、性能測試；

器件等級篩選，可有效的區分商業級、工業級以及軍工級；

驗證器件的生產信息以及對器件編程校驗等；

輸出完整的測試報告，顯示器件的VI特性；

支持各種中小規模、大規模、超大規模數字集成電路。

二、服務項目

承接芯片測試服務，可測試各種邏輯器件、處理器芯片、可編程邏輯器件、存儲器芯片、各種總線接口電路、定時器、數字電位器、模擬開關、ADC、DAC、運算放大器、音頻功率放大器、電壓調整器件、電壓基準、光耦電路、電源管理芯片等

專用芯片測試設備研發，可根據客戶的要求訂制各種型號的芯片測試設備。由于多功能的測試設備價格高昂，很多客戶盡管有需求，但是為了節約成本，無法購買。針對此種情況，我們可以為您提供訂制服務。

芯片質量分析與可靠性測試，以及老化、篩選試驗 ，很多科研院所以及企業的產品應用領域都有著特殊的要求，為了確保這種要求，往往對于產品所用到的器件進行各種嚴格的篩選，如高低溫測試、老化測試以及超參數性能驗證，利用Chip Tester芯片測試儀可有效而且快速的完成。

制作測試夾具, 開發芯片測試程序，可以幫助客戶制作各種不同封裝，管腳數量較多的測試夾具，利用工程師多年的研發經驗，快速的幫客戶開發針對芯片各項參數的測試程序。

批量測試方案制定完善，對于使用大批量芯片的客戶，為了確保測試效率，我們可以為您提供各種自動的測試方案，如增加機械手，自動抓取芯片。

公司地址就在北京中發電子市場旁邊，可以去市場購買芯片后順便購買，很方便哦！

有幾家半導體封裝測試公司用OE7200設備?

華南有三家。

寧波明昕微電子，上海捷敏，威海日月光。

封裝過程為:來自晶圓前道工藝的晶圓通過劃片工藝后，被切割為小的晶片(Die)，然后將切割好的晶片用膠水貼裝到相應的基板(引線框架)架的小島上，再利用超細的金屬(金、錫、銅、鋁)導線或者導電性樹脂將晶片的接合焊盤(Bond Pad)連接到基板的相應引腳(Lead),并構成所要求的電路;然后再對獨立的晶片用塑料外殼加以封裝保護，塑封之后，還要進行一系列操作，如后固化(Post Mold Cure)、切筋和成型(Trim&Form)、電鍍(Plating)以及打印等工藝。封裝完成后進行成品測試，通常經過入檢(Incoming)、測試(Test)和包裝(Packing)等工序，最后入庫出貨。典型的封裝工藝流程為:劃片 裝片 鍵合 塑封 去飛邊 電鍍 打印 切筋和成型 外觀檢查 成品測試 包裝出貨。

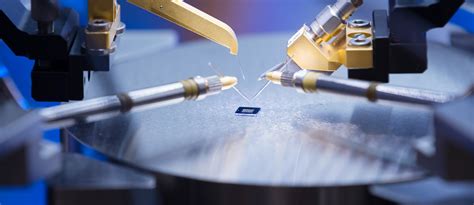

芯片封裝設備長什么樣?

BGA封裝半自動焊接

什么是封裝設備?

那這些漂亮的LED是怎么做成的呢?今天讓我們一起來了解一項在LED生產過程中很重要的一個環節，LED封裝! 而這個過程一定需要靠LED封裝設備與LED生產設備來完成。 LED封裝關鍵設備包括芯片安放機、鍵合機、注膠機、熒光粉涂布機、塑封機、測試機、編帶機、劃片機等。目前國內的狀況是：塑封機已成功實現國產化，性能優良，可滿足產業要求;由國內一些單位通過系統集成方法研制的測試機、劃片機、點膠機等，也取得了很好的成績，再經過一個階段的試用改進，預計2006年可以投入產業化使用;芯片安放機、金線鍵合機等正在研制中，距離實用還有一定差距，需要進一步投入力量進行攻關。上述這些關鍵設備進口價格較高，一條生產線大體在50萬美元，而且國外新推出的設備如共晶焊機價格更高，單臺價格超過20萬美元。對剛剛起步的許多國內LED封裝企業來說，昂貴的進口設備嚴重限制了企業擴大生產規模。沒有規模，當然也就沒有規模效益。同時，由于對設備研究重視不夠，影響了封裝工藝水平的提高。工藝技術路線決定設備選型，反過來，設備的先進性對工藝技術又產生反作用。一句話，水漲船高。 我國電子裝備制造業總體水平比西方落后，這嚴重影響著我國電子行業的競爭力，LED產業就是個很典型的例子。為提高產業競爭力，必須強化裝備制造業的自主創新，而且要把設備研制和封裝工藝研究緊密結合起來，兩者并重。為此提出以下幾點建議：首先，政府主管部門應從戰略高度認識裝備制造業的重要性，加大引導和扶持力度。

電子封裝測試是什么?

電子封裝測試指的是對電子封裝產品進行相應的檢測,從而查找故障并予以解決.方法主要是把產品中模塊進行對應的引到其他的電子芯片上,然后對每個模塊進行檢查,直到找到故障的模塊并查找原因.這是對故障產品進行檢測,另外對封裝產品的可靠性檢測是采用相應的檢測設備對產品進行物理撞擊,化學腐蝕,惡劣環境的適應等等來判斷電子封裝產品的可靠安全性.

是要哪里有半導體封裝測試工廠，機器是ASM,KS的

1美國國家半導體公司(NationalSemiconductor ) 主要是生產芯片，也就是晶圓擴散工程。2快捷半導體公司,主要從事分立功率器件的封裝(分立式器件一般來說就是二極管三極管)3三星電子（蘇州）半導體有限公司主要產品有DRAM，SRAM，F(xiàn)LASH，MEMORY等4嘉盛半導體 也是生產芯片的5超威半導體 也就是AMD啦 生產cpu的6飛索半導體（FASL LLC）閃存 和上面的AMD有淵源哦(是世界最大的閃存生產企業FASL LLC的全資子公司，它是由世界知名企業AMD和富士通強強聯合，合并各自的閃存業務組成的，公司將以Spansion這個新名字作為產品的全球品牌名稱。”飛索半導體（蘇州）有限公司”的前身是”超微半導體（蘇州）有限公司”，即AMD（蘇州）。AMD（蘇州）于1996年在蘇州工業園區成立，其主要產品廣泛應用于衛星，移動通信和汽車。)7晶方半導體科技 是由以色列shellcase ltd.與英菲尼迪-中新創業投資企業,主要生產影像傳感芯片（ccd和cmos）晶圓級芯片
